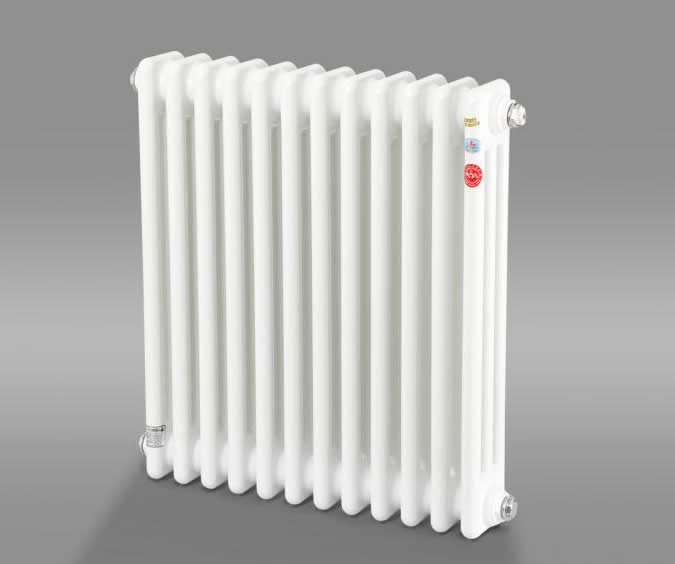

3.柱翼型散熱器

     柱翼型散熱器是在柱形散熱器基礎上增加豎向翼片而成的。組合后,縫隙很小,表面平整,輻射強度明顯提高;翼片與翼片間形成豎向空氣通道,利用煙囪效應使對流散熱量也有所增加。故又稱“輻射對流散熱器”。

     這種散熱器的散熱量大、使用壽命長;外形美觀,棱角很少,不必增設散熱器罩,可在各種場所使用,特別是中、小學校。

     柱翼型散熱器有單柱、雙柱及三柱等幾種形式,采用較多的是雙柱型。管口連接做法與柱形散熱器基本相同。

4.板翼型散熱器

     板翼型散熱器的正面平直,上下端頭呈曲面向后收回,中間為水道,水道的背面及兩側為豎向翼片。組裝后,正面拼接成一個完整地、帶有裝飾性的大平面,美觀大方,便于擦拭。帶有翼片的部分被完全遮擋在背面。表面沒有棱角,使用安全可靠。采用無砂工藝生產的板翼型散熱器,內腔潔凈,堅固耐腐,其使用壽命可與建筑相同。適用于各種民用建筑,如:醫院、寫字樓、住宅等,特別是幼兒園和中小學。

     板翼型散熱器由于澆鑄材料不同,分為普通型、耐高壓型型與精品型三種,產品質量與價格也有差異?？梢愿鶕?jù)建筑高度、承壓要求以及投資狀況選擇確定。

     板翼型散熱器可用于熱水或蒸汽供暖系統。在熱水供暖系統中，對水質的求也不十分嚴格。普通板翼型散熱器的工作壓力為0.5MPa;耐高壓型可達0.8MPa。用于蒸汽供暖系統時,蒸汽壓力不宜超過0.2MPa。

5.長翼型散熱器

     長翼型散熱器在過去是普遍使用的一種散熱器。特別是我國東北地區?，F(xiàn)有建筑中仍有相當大的使用量。這種散熱器耐腐蝕、壽命長長,不但適用于熱水,還可用于蒸汽供暖系統。但是,按原有的翻砂工藝澆鑄的散熱器,內腔污穢,很難適應新的使用要求。用在有熱計量的供暖系統統中,水中的沙粒與雜質會阻塞計量儀表與調控裝置,影響正常使用。因而,有的地區已明令禁止在住宅的設計中使用這種散熱器。

     長翼型散熱器堅固、耐用,價格低廉。如果在生產工藝上加加以改進,做到外形平整,內腔潔凈,用在工業和一般民用建筑中,其優勢還是一些其他散熱器難以替代的。

     長翼型散熱器。按進出口尺寸分高、低兩種類型。每種類型,又按長短分大、中、小三個型號，三個型號的散熱片可按房間耗熱量要求靈活組對。
